LABORATORIO CIRCUITO SERIE

CIRCUITO EN SERIE

Definición: El circuito se compone de 2 o mas resistencias conectadas en serie, de tal forma que haya una sola trayectoria para la corriente. El voltaje entregado por la fuente , se divide entre el número de resistencias o cargas presentes en este circuito. La resistencia total es la suma de las resistencias individuales. La potencia total es la suma de las potencias individuales.


Objetivo general

Montar un circuito eléctrico en serie , para tomar sus respectivas medidas eléctricas.


Objetivos específicos

1.Comparar datos teóricos con datos prácticos.
2.Interpretar un plano
3.Conocer y determinar el procedimiento lógico , para tomar las distintas magnitudes eléctricas.
4.Tomar las precauciones necesarias para el instrumento de medición como para el usuario.
5.Aprender a usar las herramientas de trabajo.


Materiales y herramientas

1. 5 metros de cable N°14
2. resistencias de distinta potencia.
3. rosetas.
4. caimanes.
5. clavija.
6. Destornillador
7. 1 pela cables.

Procedimiento

1.Lo primero que vamos a hacer es armar el circuito en serie , usando las herramientas y los materiales descritos anteriormente.

2.Luego de haber armado el circuito en serie procedemos a realizar las medidas matemáticas que podemos concluir por medio de algunas formulas, combinando los datos teóricos que se entregan a continuación:


DATOS NOMINALES

VOLTAJE DE FUENTE 120V.

POTENCIA 1 7W.
POTENCIA 2 25W.
POTENCIA 3 60W.

PT = P1+P2+P3
IT = PT/VT RT = VT/IT
PT = 60W+25W+7W = 92 WATTS
IT= 92W/120V = 0.76 AMP
RT = 120V/0.76AMP = 157.89O OHM.

Partiendo de las anteriores medidas podemos concluir que:

V1 = P1/IT = 60W/0.76AMP = 78.94V
V2 = P2/IT = 25W/0.76AMP = 32.89V
V3 = P3/IT = 7W/0.76AMP = 9.21V
R1 = V1/IT = 78.94V/0.76AMP = 103.86OHM
R2 = V2/IT = 32.89V/0.76AMP = 43.27OMH
R3 = V3/IT = 9.21V/0.76AMP = 12.11OHM

A continuación veremos las fotos de la práctica de las medidas reales con un milímetro y sus resultados:


Medición de las resistencias:

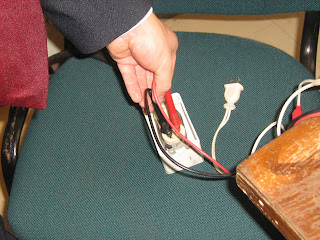

Medición del voltajes:

Medición de corriente:

Observaciones

1.Los datos de valores nominales son muy similares a los datos prácticos..

2.En este circuito , solamente prende una resistencia de las 3 que se instalaron.

3.A mayor potencia , mayor voltaje.

4.A mayor potencia mayor resistencia.

5.El voltaje total se reparte entre todas las resistencias , y varía de acuerdo a la potencia de cada resistencia.

Conclusiones

1. Al comparar los valores teóricos con valores prácticos, se puede apreciar que si no son exactos son muy parecidos..

2. Es bueno poder medir los valores de las dos maneras , practica y teórica para así poder estar seguros de las medidas

3. El uso de planos es muy importante a la hora de poder comprender de que es lo que se habla , para poder comunicarse gráficamente…

4. Es fundamental que si se muestra un plano se debe poder interpretarlo.

5. A la hora de tomar medidas se debe tener conocimiento acerca de las herramientas que se usan y aplicar un procedimiento lógico a la hora de tomarlas.

6. A la hora de tomar medidas también se debe tener conocimientos matemáticos , porque es normal que toque aplicarlos en algún momento……

7. A la hora de tomar medidas se debe tener cuidado de no dar mal uso de las herramientas , para así no dañarlas y no tomar mal las medidas…

8. El mal uso de las herramientas también puede ocasionar un accidente y es por esto que se debe tener pleno conocimiento de su mantenimiento y de su uso..

9. La mejor forma de realizar un trabajo es cuando se esta seguro de lo que se esta haciendo, y por eso es que se debe capacitarse y aprender el oficio de una manera seria porque así se evitaran gastos extras y tareas atrasadas….

10. Antes de realizar un trabajo verifique que las herramientas sean las adecuadas y que estén en buen estado…
